650kW الأخضر 8MM منخفض - الأكسجين النحاس المستمر صب آلة 15 طن / ساعة

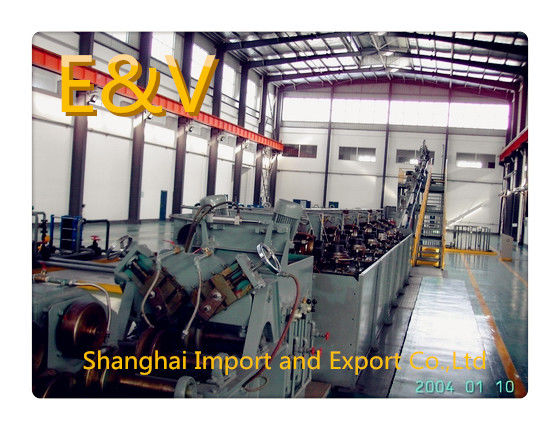

650kW Green 8mm Low - Oxygen Copper Continuous Casting Machine 15 tons/hr
650kW Green 8mm Low - Oxygen Copper Continuous Casting Machine 15 tons/hr 650kW Green 8mm Low - Oxygen Copper Continuous Casting Machine 15 tons/hr

صورة كبيرة :  650kW الأخضر 8MM منخفض - الأكسجين النحاس المستمر صب آلة 15 طن / ساعة

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: E&V
رقم الموديل: CCR

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: معيار التصدير التعبئة والتغليف
وقت التسليم: 120days
القدرة على العرض: 1 مجموعة لكل 120 يوما
مفصلة وصف المنتج
اللون: بولي أو الأخضر اسم: المستمر الصب و المتداول آلة
المنتج: 8 ملليمتر النحاس قضيب أو 9.5 ملليمتر الألومنيوم وزن لفائف: 3.0 ~ 5.0tons
قدرة: 12 ~ 15tons / ساعة. إجمالي طاقة النبات: 650kW
تسليط الضوء:

copper casting machine

,

continous casting machine

650kW الأخضر 8MM منخفض - الأكسجين النحاس المستمر صب آلة 15 طن / ساعة

تيشنيكالدسكريبتيون أوف

النحاس رود المستمر الصب وثلاثة خط المتداول

1. التطبيق والتكوين

هذا النبات يعمل على إنتاج منخفض-- الأكسجين قضيب النحاس في القطر 8mm عن طريق

الصب المستمر وعملية المتداول، مع الكاثود والنحاس الخردة كمادة خام.

ويتكون المصنع من مجموعة واحدة من إمالة وتكرير الفرن مع قدرة 30 طن،

خمس عجلات آلة الصب، وحدة محرك، المقصات الدوارة، وحدة استقامة و بورينغ، ماكينة حلاقة،

الدرفلة، كويلر، ونظام التحكم الكهربائي. إذا تم استخدام الكاثود، فرن الصهر (رمح

الفرن) مع قدرة 16 طن / ساعة و 12 طن فرن عقد مطلوبة.

2. موجز تدفق العملية

شحن خردة النحاس (الصف 1 أو الصف 2) ← الذوبان والتكرير في الإمالة والتكرير

فرن → غسل لحماية النحاس المنصهر → مغرفة → صب آلة للحصول على يلقي بار

→ المقصات الدوارة → مستقيم → وحدة نتوء → ماكينة حلاقة لعلاج شريط يلقي → تغذية في

وحدة → الدرفلة → وحدة التبريد لإرواء قضيب → لف وحدة إلى ما قبل شكل قضيب →

ستار كويلر لوضع قضيب في لفائف.

3. النحاس الخردة كمادة خام

خردة النحاس الأحمر كما يجب أن تكون المواد الخام الصف 1 أو الصف 2.

3.1. خردة النحاس على درجة ممتازة (الرصاص <100، سن <300، ني <50، زن <50، الحديد <50 و سب <20)

يجب أن تكون نظيفة وغير-- أسلاك النحاس سبيكة خالية من القصدير، لا تحتوي على حرق هشة

wires.copper كونتنتنو أقل من 98٪

3.2. خردة النحاس على الصف 2 (ي <1000، سن <800، ني <150، زن <300، في <500، سب <100، S <200)

وينبغي أن تكون صغيرة مدير الأسلاك النحاسية دون العزل، وعادة ما تحتوي على الهاتف

الأسلاك، النحاس شريط حافلة مع طلاء الورنيش أو ورقة العزل، وسميكة أو رقيقة، نظيفة

النحاس بار. كوبر كونتنتنو أقل من 94٪

شحن متطلبات المواد الخام: grade1 (النحاس كونتنتنو أقل من 98٪) يجب أن يكون أكثر من 50٪،

(لا تقل عن 94٪) لا تقل عن 30٪، أسلاك المحرك بالمينا <20٪ (محتوى النحاس أقل من 92٪).

4. المواصفات الفنية الرئيسية

4.1. قطر قضيب: φ8mm

4.2. قدرة: 12 ~ 15tons / هر.

4.3. وزن لفائف: 3.0 ~ 5.0tons

4.4. البعد الكلي للنبات: 40 × 7.8 × 6.1 متر (لا يشمل فرن الصهر والتبريد

نظام تداول المياه)

4.5. وزن النبات: 85 طن (لا تشمل الأفران)

4.6. إجمالي طاقة المصنع: 650kW (لا تشمل الأفران)

5. المكونات والمواصفات

5.1. 30T إمالة وفرن فرن 1 مجموعة

5.1.1 متطلبات مصدر الغاز :( الوصف: الغاز الطبيعي وغاز البترول المسال (لب)

متوفرة، الغاز التالي على سبيل المثال) 2

5.1.1.1 القيمة الحرارية: نغ 8500 سعرة حرارية / نيوتن متر 3

5.1.1.2 تدفق (نظام الاحتراق): س: 450Nm 3 / ساعة

5.1.1.3 ضغط إمدادات نغ: P: 0.15-0.2Mpa

5.1.1.4 الجريان (نظام التخفيض): س: 300Nm 3 / ساعة (العمل 2 ~ 3 ساعات)

تخفيض ضغط النظام: P: 0.3-0.4Mpa

أو باستخدام شجرة المعيشة (الخشب) للحد من الأكسجين في السائل مختلطة المعادن.

5.1.1.5 متطلبات مصدر الهواء المضغوط (حصة مع سكر)

5.1.1.6 الجريان: س: 20 م 3 / دقيقة

5.1.1.7 الضغط: 0.4MPa

5.1.1.8 خصائص: يجب أن تكون جافة، لا ماء و أويلينس

5.1.1.9 مياه التبريد

5.1.1.10 الجريان: س: 100NM3 / H

5.1.1.11 الضغط: 0.4MPa

5.1.1.12 النيتروجين

5.1.1.13 الضغط: 0.6Mpa س: 200NM 3 / ساعة (ساعة واحدة فقط)

5.1.2. تركيب المعدات:

هذه المجموعة من إمالة الفرن بما الفرن الجسم، دس نظام محرك، احتراق الغاز

نظام، نظام ريدوكس، نظام التحكم الكهربائي.

العملاء الخاصة: دخان اغطية، مدخنة المداخن (حوالي 50 متر)، جمع الغبار

نظام، شحن الجهاز (رافعة شوكية)، غسل، نغ منظم محطة، ضاغط الهواء والتبريد

نظام إمدادات المياه، نظام امدادات الطاقة، مطياف القراءة المباشرة، الأكسجين

محلل النيتروجين، درجة الحرارة المعدنية والأكسجين الكاشف على الانترنت، وأدوات من وضع

والطوب، وأدوات وأجهزة التكليف، وجميع مواد التركيب.

5.1.3. المواصفات الفنية

5.1.3.1 ذوبان الفرن نوع: عنوان نوع دائري الفرن

5.1.3.2 زمن انصهار النحاس: حوالي 9 ساعات

5.1.3.3 الوقت المؤكسد: حوالي 2 ساعة

5.1.3.4 وقت التخفيض: حوالي ساعتين

5.1.3.5 شحن الطرق: الشاحنة الشوكية ينتهي الشحن

5.1.3.6 قدرة الفرن فعالة: لا تقل عن 30T

5.1.3.7 المواد الخام محتوى النحاس لا تقل عن 98٪ + لا تقل عن 94٪ + لا تقل عن 92٪

5-1-3-8 استهلاك نغ من قضيب الطين قضيب منخفض الأوكسجين النحاس: 90 ~ 100NM3

5-1-3-9 بطانة الفرن الطوب المغنيسيوم- الكروم والكروم الملغم القابل للكسر، إلخ

5.1.3.10 الوقود نغ

5.1.3.11 دليل طريقة الإشعال

5.1.3.12 ضياء من أنابيب إمدادات الغاز DN100

5.1.3.13 إجمالي الطاقة 80KW

5.2. خمسة عجلة صب آلة 1 مجموعة

5.2.1. قطر عجلة الصب: φ1900mm

5.2.2. سرعة الصب عجلة: 1.84 ~ 2.814rpm

5.2.3. سرعة التسليم من شريط الزهر: 10.17 ~ 15.56m / دقيقة

3

5.2.4. منطقة المقطع العرضي من شريط يلقي: 2300mm 2

5.2.5. المحرك: 5.5kW (أس، تردد متغير، سرعة تنظيم)

5.2.6. الضغط من مياه التبريد: 0.3 ~ 0.5Mpa

5.2.7. كمية مياه التبريد: 170 م 3 / ساعة

5.2.8. درجة حرارة مياه التبريد: <35 ℃

تتألف من عجلة الصب، الصحافة-- أسفل عجلة، عجلة التوتر، دليل عجلة، صب مغرفة،

برودة، منفاخ الهواء، إزالة الغبار فرشاة، سخان وكربونات الجهاز، يلقي بار تاكر، دليل جسر،

كربوناتينغ الجهاز، آلية محرك، منظم المياه، نظام التحكم الهوائية، وكلها

هي التي شنت على نفس لوحة قاعدة باستثناء عجلة دليل.

5.3. الأسطوانة المقص، 1 مجموعة

5.3.1. المحرك: 15kW (أس تردد متغير، سرعة تنظيم)

5.3.2. طول قطع شريط الزهر: 700mm

تتألف من محرك أس و إبرة سيكلويدال المخفض شفرات اثنين يتم تركيبها على عجلة القيادة

المقصات لقطع شريط الزهر بطول 700mm تقريبا.

5.4. وحدة فرد و بورينج، مجموعة 1

تتألف من وحدة استقامة ووحدة، مع خمس عجلات لاستقامة، اثنان منها

على الجانب العلوي وثلاثة منها على الجانب السفلي تركيبها في مواقف بديلة، وحدة دحر

لديه أربعة شفرات لقطع لدغ من شريط الزهر.

5.5. ماكينة حلاقة، مجموعة 1

موتور 0.75kw

الحلاقة يعمل على فرشاة قبالة رقائق على سطح شريط الزهر بعد قطع لدغ قبالة، أربعة

بكرات الحلاقة هي مدفوعة بشكل فردي من قبل المحركات.

5.6. المستمر المتداول مطحنة (ثلاثة لفة) 1 مجموعة

5.6.1. المحرك الرئيسي: 450kW (دس)

5.6.2. سرعة المتداول النهائي: 10M / ثانية. (الحد الأقصى)

5.6.3. القطر النهائي من قضيب: ضياء. 8MM

5.6.4. ارتفاع مركز المتداول: 902.5mm

5.6.5. كمية من مجموع المدرجات: 12 مجموعات

5.6.6. اثنان الأسطوانة المدرجات: 4 مجموعات

5.6.7. ثلاثة المدرجات المدرجات: 8 مجموعات

5.6.8. القطر الاسمي من الأسطوانة: ضياء. 255MM

جهاز تغذية بمحركات في الدرفلة، مع محرك من مربع نقل الرئيسي، و

مع اسطوانة تعمل بالهواء المضغوط لمشبك شريط الزهر وتساعد على إطعامه في موقف الأول. 4 أزواج من

تقف مع اثنين من بكرات في قطر 255mm، 2 أزواج من الوقوف مع بكرات عمودية، و 2 أزواج من

يقف مع بكرات أفقية العمل إلى الخامن شريط الزهر، في حين 8 أزواج من المدرجات مع بكرات في

Y ترتيب العمل على حجم شريط الزهر. المدرجات لها محرك أعلى ودفتر ترتيب أقل

بدلا من ذلك. في حالة التحميل الزائد أثناء عملية المتداول، دبوس في سلامة رمح اقتران

هو قطع لحماية التروس ورمح.

5.7. مستحلب تزييت نظام، مجموعة 1

5.7.1. مستحلب مضخة: 80m 3 / هر، 15kW

5.7.2. الفلتر: غلق-100

5.7.3. مبرد: 35m

ويتكون النظام من المبرد، والمرشح، واثنين من مضخات الطرد المركزي. يتم ضخ المستحلب

من خلال مضخة الطرد المركزي، فلتر، والمبرد في خط أنابيب الرئيسي على رأس علبة التروس،

ثم يتدفق إلى المدرجات عبر خراطيم لتليين التروس، بكرات، ومدخل ومخرج

المواقف، وأخيرا يعود مرة أخرى إلى خزان مستحلب عبر قناة العودة على قاعدة

الدرفلة.

5.8. النفط نظام تزييت، 1 مجموعة

5.8.1. مضخة التروس: 5.5kW

5.8.2. ضغط العمل: 0.1 ~ 0.3Mpa

5.8.3. الفلتر: غلق-80

5.8.4. خزان النفط: 5m 3

ويتكون هذا النظام من خزان النفط، فلتر، واثنين من مضخات والعتاد. النفط في خزان النفط هو

ضخ من خلال مرشح في خط أنابيب الرئيسي في الجزء الخلفي من علبة التروس، يدخل علبة التروس

من خلال ثلاثة خطوط، ومن فوهات النفط تزييت التروس والمحامل المتداول عن طريق الرش. نفط

وأخيرا يعود إلى خزان النفط من نهاية منخفضة من علبة التروس.

5.9. كويلر، مجموعة 1

وهي تتألف من برودة، منصة التشغيل، المشبك و جهاز التسليم، دليل جسر،

دائري اللفاف، عربة، و نظام إمدادات المياه الكحولية.

5.9.1. وحدة القيادة

سرعة القيادة: 11 م / ثانية. (الحد الأقصى)

محرك محرك 11kW (أس)

اثنين المشبك الآلية والتسليم، مع الربيع لضبط الضغط. محركات أس محرك أ

المشبك الأسطوانة عبر v- حزام لدفع قضيب إلى الأمام، في حين اثنين من أزواج من التروس قيادة آخر المشبك

الأسطوانة لدفع قضيب في وقت واحد.

5.9.2. قضيب اللفاف

قطر اللف: 1400mm

لف موتور: 4kW (أس، تردد متغير وسرعة ينظم)

قضيب يذهب من خلال دودة العتاد رمح تحت فحوى محرك الأقراص، يدخل أنبوب دوامة لتكون

قبل شكل، ومن ثم تقع في سلة على عربة.

5.9.3. عربة كويلر

قطر اللف: 1800mm

ارتفاع سلة كويلر: 1500mm

محرك لتداول السلة: 4kW (أس، تردد متغير وسرعة ينظم)

اثنين من سلال، التي يتم وضعها على عربة، هي التي يقودها محرك عن طريق عجلة الاحتكاك

وتحت ذلك للحصول على قضيب وضعت في نمط النجوم. هناك اسطوانة الهواء تحت

عربة يتحرك العربة لتغيير سلة.

5.9.4. نظام التبريد والنفاخ

درجة حرارة الماء الكحولي: <45C °

استهلاك المياه الكحولية: 50 ~ 80m 3 / h

ضغط المياه الكحولية:> 0.5Mpa

الحوض المياه الكحولية هو في أربعة أقسام، مع أنبوب مدخل الرئيسي وعودة رئيسية

يضخ. في الجزء الخلفي من الحوض الصغير هناك منفاخ الحوض الصغير، وهناك ضغط متر لكل منهما

قسم من الحوض الصغير، ودرجة الحرارة متر لأنابيب مدخل الرئيسي وأنابيب العودة.

5.9.5. نظام إمدادات المياه الكحولية

مضخة مياه كحولية: 100m 3 / h، 30kW

مبرد: 80 م 2 (استهلاك المياه عند 100 طن / ساعة).

ويتكون هذا النظام من مبرد واحد ومضخة طرد مركزي. الماء الكحولي هو

ضخ بواسطة مضخة الطرد المركزي من خلال المبرد في أنابيب مدخل الرئيسي والتبريد

الحوض الصغير، وعودة الأنابيب وأخيرا مرة أخرى إلى خزان التخزين.

5.10. نظام التحكم الكهربائي، مجموعة 1

5.10.1. مصدر الطاقة: 3-- المرحلة 4-- خط النظام، أس، 380v، 50hz

5.10.2. دائرة التحكم: واحد، أس، 220V

بما في ذلك التحكم الكهربائية العامة، العرض التلقائي لدرجة حرارة شريط الزهر، السرعة

تزامن التحكم بين آلة الصب، وحدة محرك، الدرفلة، و كويلر. محرك

لدرفلة يتم التحكم بواسطة سيمنز دس سرعة منظم. لوحة التحكم، وحدة التحكم، و

يتم توفير أجهزة استشعار درجة الحرارة، ويتم التحكم في النظام برمته بشكل مشترك من قبل المجلس التشريعي الفلسطيني

شاشة تعمل باللمس، والتي تراقب جميع المعلمات في عملية التشغيل.

6. نطاق التوريد

6.0. 30T إمالة وتكرير فرن 1 مجموعة

6.0.1. جسم الفرن

6.0.1.1 الصلب فرن قذيفة

6.0.1.2. إطار فولاذي

6.0.1.3. عجلة و المتداول الدائري

6.0.1.4. مدخنة قصيرة (مدخنة المدخنة: المواد التي سيتم إعدادها من قبل المستخدم والتي أقامها المستخدم على

موقع)

6.0.1.5. شحن الباب

6.0.1.6. جهاز دخول ريدوكس

6.0.1.7. مخرج

6.0.1.8. الطوب مغ-كروم، الطوب العازلة، ملغ الكروم كاستابل

6.0.1.9. هوائي نظام الجهاز: اسطوانة الهواء و عنصر هوائي

6.0.1.10. نظام ريدوكس: ريدوكس جهاز مكونات التحكم غاز ريدوكس

نظام (صمامات التحكم)

6.0.1.11. دس نظام محرك: الأسطوانة عجلة (4 مجموعات) والحد من التروس

6.0.1.12. نظام الاحتراق: الشعلات، منفاخ، صمامات التحكم ونظام تنظيم الضغط

6.0.1.13. نظام التحكم الكهربائي: صمامات التحكم ودرجة الحرارة، نظام عرض الضغط، الخ

6.1. صب آلة 1 مجموعة

6.1.1. آلة الصب، بما في ذلك محرك الأقراص و برودة الداخلية

6.1.2. جهاز الضغط لأسفل، بما في ذلك عجلة فوق الجسر

6.1.3. الموتر

6.1.4. المبرد الخارجي، بما في ذلك برودة الجانب

6.1.5. يلقي شريط يلقي

6.1.6. جسر الجسر

6.1.7. صب مغرفة (فقط قذيفة الموردة، صهر بطانة و صنبور أعدها المستخدم على الموقع)

6.1.8. المحرك الرئيسي، بما في ذلك تاكوجينيراتور

6.1.9. الشريط الصلب، 4 قطع، التي 3 لالموقف

6.1.10. مضخات مياه التبريد (170m 3 / h، 37kW ليتم إعدادها من قبل المستخدم)

6.1.11. مضخات الصرف (100m 3 / h، 22kW ليتم إعدادها من قبل المستخدم)

6.2. مساعد (المعالجة) وحدات 1 مجموعة

6.2.1. محرك الأقراص (بما في ذلك جهاز هوائي)

6.2.2. المقصات الدوارة

6.2.3. وحدة فرد ووحدة (بما في ذلك جهاز هوائي)

6.2.4. ماكينة حلاقة (بما في ذلك جهاز هوائي)

6.2.5. وحدة تغذية في (بما في ذلك جهاز هوائي)

6.3. الدرفلة 1 مجموعة

6.3.1. علبة التروس الرئيسية

6.3.2. اثنين-- الأسطوانة الوقوف: 4 مجموعات

6.3.3. ثلاثة-- موقف الأسطوانة: 8 مجموعات

6.3.4. التشحيم نظام العرض، بما في ذلك نظام الترشيح

6.3.5. مستحلب نظام العرض، بما في ذلك نظام الترشيح

6.3.6. المحرك الرئيسي، بما في ذلك تاكوجينيراتور

6.4. كويلر 1 مجموعة

6.4.1. قضيب الحد، منفاخ، بما في ذلك نظام تبريد المياه الكحولية، خزان المياه الكحولية

ليتم إعدادها من قبل المستخدم

6.4.2. محرك كابستان

6.4.3. مربع المخفض لاتخاذ المتابعة

6.4.4. رأس سوينغ

6.4.5. ستار اتخاذ المتابعة كويلر، بما في ذلك عربة والمسار

6.5. نظام التحكم الكهربائي 1 مجموعة

6.5.1. عملية مكتب لصب آلة

6.5.2. لوحة التحكم للوحدات المساعدة

6.5.3. عملية مكتب ل الدرفلة، المعدل لوحة، التبديل والعتاد لوحة

6.5.4. مستحلب ودائرة زيت لوحة التحكم

6.5.5. مستحلب ودائرة زيت لوحة التحكم

6.5.6. عملية مكتب ل كويلر

7. ملاحظة

7.1. نظام إمدادات المياه الخارجية للفرن وآلة الصب ليتم إعدادها من قبل المستخدم

7.1.1. مضخة مياه التبريد لآلة الصب: 37kW، 170 m 3 / هر.، 2 مجموعات (واحدة للاستعداد)

7.1.2. مضخة تصريف المياه: 11 كيلوواط، 50 م 3 / ساعة.، 2 مجموعات

7.1.3. برج التبريد: 200 م 3 / ساعة.، 2 مجموعات

7.1.4. مضخة إمدادات المياه للمبرد: 22kW، 100 م 3 / ساعة.، 4 مجموعات (مجموعتين للاستعداد)

7.1.5. جميع أنواع الأنابيب ودوائر الأنابيب

7.2. نظام الهواء المضغوط التي سيتم إعدادها من قبل المستخدم

7.3. الأسلاك والكابلات من محطة توزيع مصدر الطاقة إلى لوحات التحكم والأسلاك و

والكابلات من لوحة التحكم إلى مكتب التشغيل والكابلات من ورشة العمل إلى شبكة الدولة المحلية ل

تكون مستعدة من قبل المستخدم

7.4. البائع لتوريد سد روم ل بلك البرمجة وقائمة سهلة لارتداء أجزاء

تفاصيل الاتصال
SHANGHAI E&V IMPORT AND EXPORT CO.,LTD

اتصل شخص: Cherry

إرسال استفسارك مباشرة لنا (0 / 3000)
